Блок коммуникационный (БК) серии МКСО
Блок коммуникационный (БК) серии МКСО
|
Блок коммуникационный (БК) обеспечивает:
-
чтение данных из модулей ввода/вывода, расположенных в БВВ и БВК, посредством сетевых модулей BC-002;
-
информационную связь МКСО с центральным процессорным устройством (ЦПУ) СА по двум дублированным каналам связи посредством сетевых модулей BC-002 и коммуникационных модулей-медиаконвертеров МС-002 или МС-003;
-
формирование управляющих команд для модулей вывода, расположенных в БВВ, посредством сетевых модулей BC-002;
-
обеспечение информационной связи с цифровыми датчиками с исполнительными механизмами, а также со смежными системами автоматики (RS-485, протокол ModBus RTU) посредством сетевых модулей СI-002;
-
подключение и обработку число-импульсных сигналов при помощи модуля счетчиков QC-001.

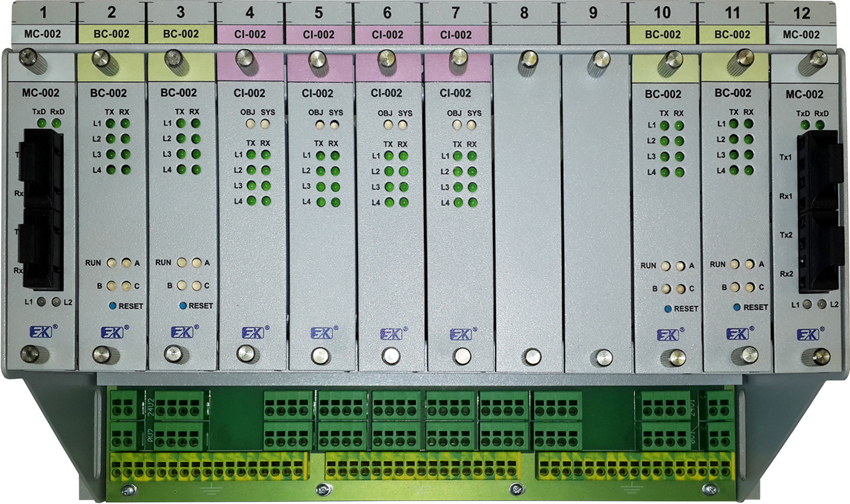

Конструктивно Блок коммуникационный (БК) состоит из крейта с установленными в него сетевыми и коммуникационными модулями.
Крейт блока коммуникационного (КБК) представляет собой металлический каркас с закрепленной на нем кроссовой платой.
|
|
 |
Кроссовая плата содержит:
- разъемы для подключения модулей (для каждого типа модулей выделены соответствующие платоместа);
- клеммы питания для подключения цепей питания +24 В и контроля питания;
- клеммы для непосредственного подключения к центральному контроллеру (КЦ) (RS-485);
- клеммы для подключения объектовых интерфейсных кабелей (RS-485);
- клеммы для подключения блоков ввода/вывода (БВВ) и блока внутришкафного контроля (БВК).
В зависимости от количества платомест в крейте Блок коммуникационный БК имеет четыре модификации - БК-8, БК-10, БК-12, БК-14.
В состав БК входят следующие модули:

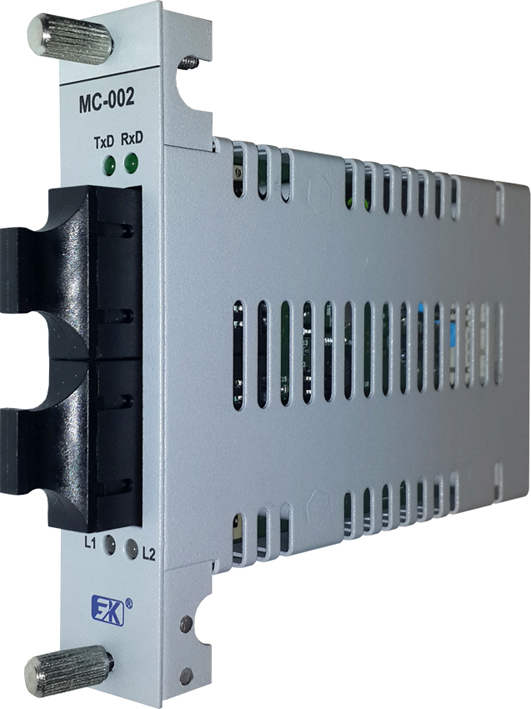

MC-002 –
модуль оптического медиаконвертера
(многомодовый) |
Предназначен для работы в составе блока коммуникационного (БК) систем автоматизации, построенных на базе модулей серии МКСО, в качестве устройства, обеспечивающего организацию оптоволоконной локальной сети.
Руководство по эксплуатации |
 |

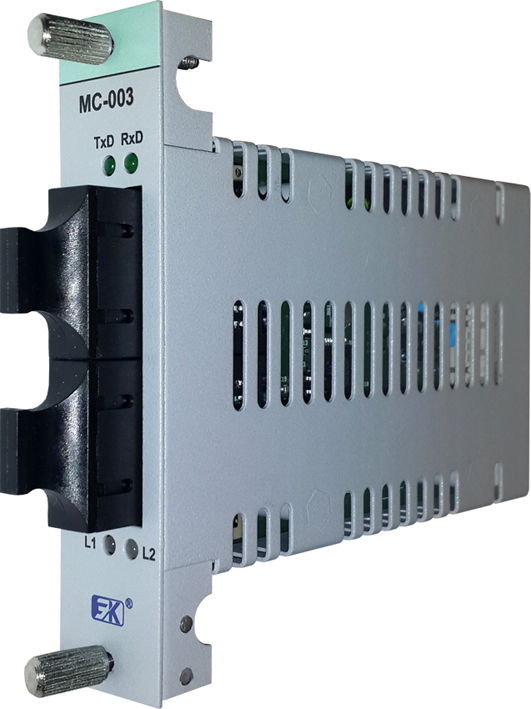

MC-003 –
модуль оптического медиаконвертера
(одномодовый) |
Предназначен для работы в составе блока коммуникационного (БК) систем автоматизации, построенных на базе модулей серии МКСО, в качестве устройства, обеспечивающего организацию оптоволоконной локальной сети.
Руководство по эксплуатации |
 |

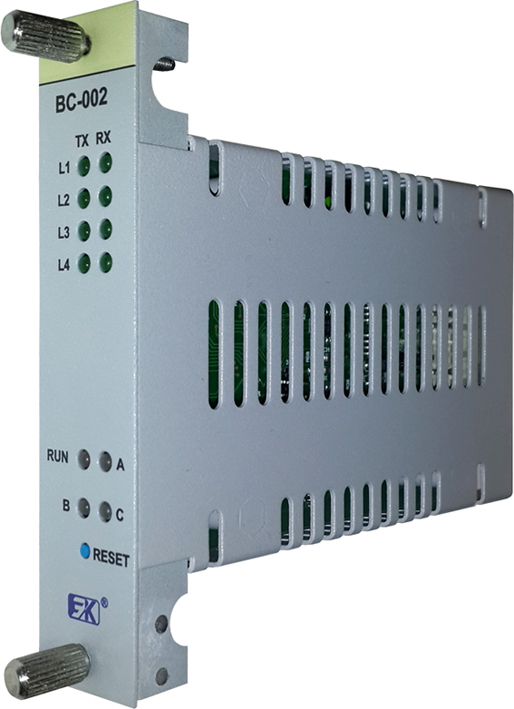

BC-002 –
модуль контроллера сети ввода/вывода |
Предназначен для работы в составе блоков коммуникационных (БК) многофункционального контроллера связи с объектом серии МКСО.
Модуль BC-002 посредством сбора данных от модулей устройств связи с объектом (УСО) по двум внешним последовательным каналам RS-485, формирует массив данных аналогового и дискретного ввода-вывода с последующей передачей накопленной информации, по запросу контроллера центрального (КЦ), по системным каналам RS-485 в КЦ системы автоматики.
Руководство по эксплуатации |
 |

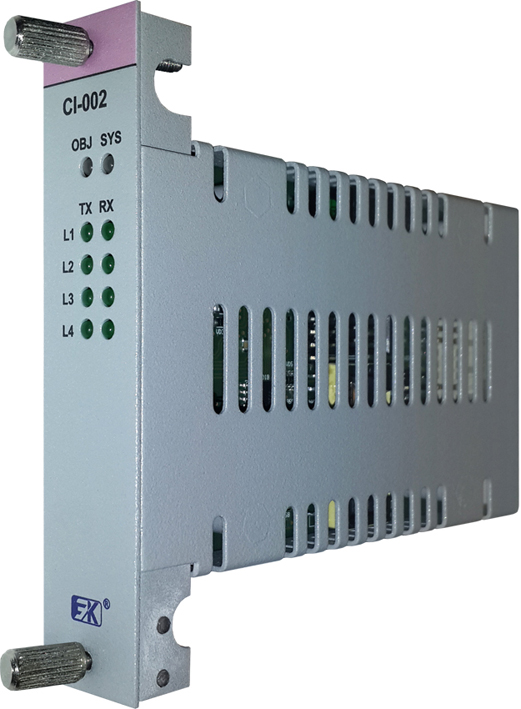

CI-002 –
модуль контроллера интерфейсов |
Предназначен для расширения функциональных возможностей контроллеров технологических процессов распределенных систем автоматизации, построенных на базе программируемых контроллеров серии МКСО, в части информационного обмена с интеллектуальными датчиками и исполнительными устройствами.
Модуль обеспечивает информационный обмен по четырем каналам интерфейса RS-485. Два канала из четырех являются системными каналами, по которым модуль обменивается информацией с модулем центрального процессорного устройства. Два канала предназначены для подключения периферийных интеллектуальных устройств.
Руководство по эксплуатации |
 |

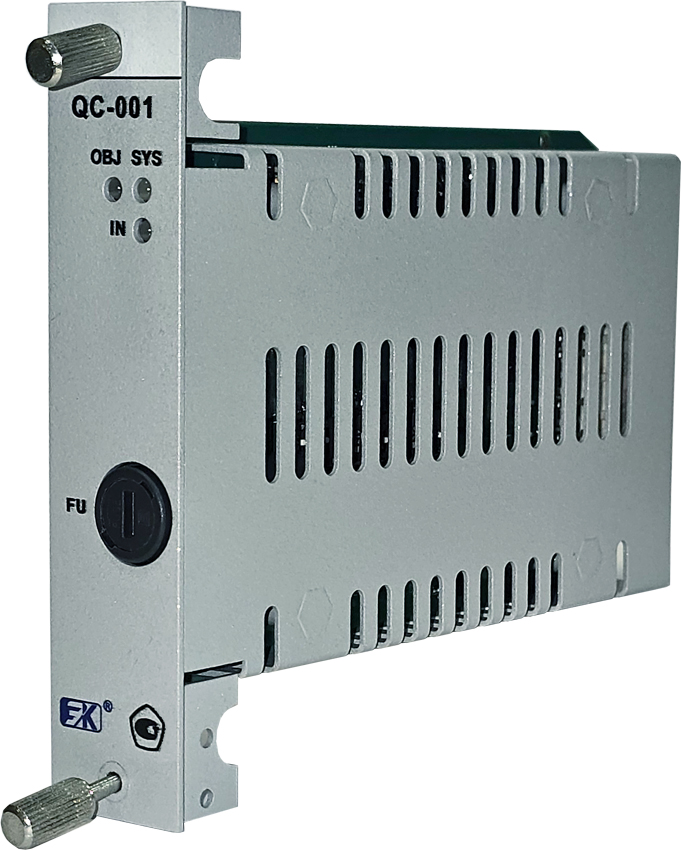

QC-001 –
модуль счетчиков |
Предназначен для преобразования число-импульсных сигналов, поступающих на вход модуля, в цифровой код.
Модуль имеет один канал для подключения униполярных число-импульсных сигналов (канал счета). Питание датчика с число-импульсным выходом - внешнее, контроль и защита цепей питания реализованы в модуле.
Руководство по эксплуатации |
 |
|
